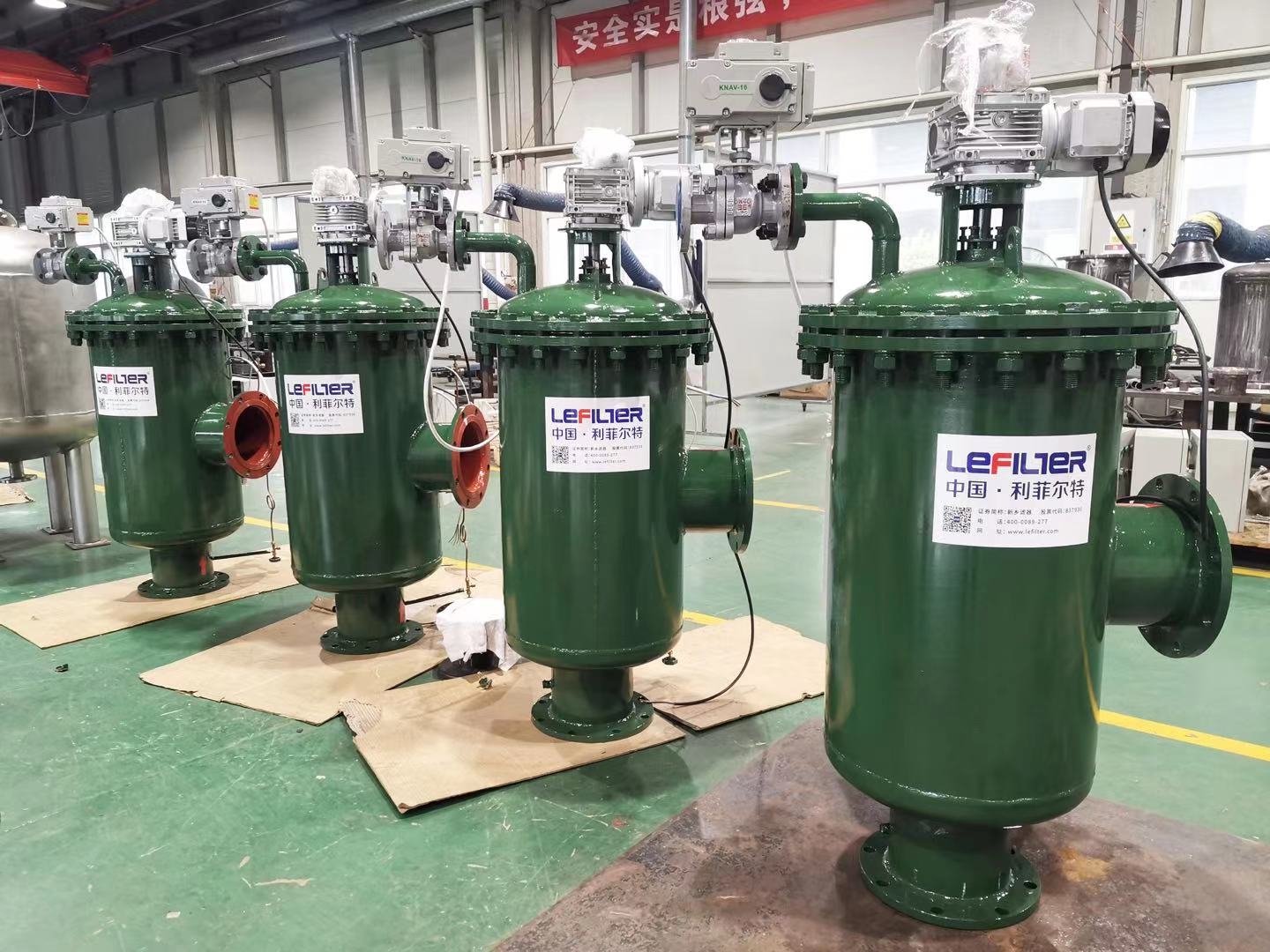

焦化循環水自清洗過濾器產品介紹

技術參數

性能特點

進行反沖洗時不間斷供水，整個反沖洗是以吸嘴凈濾網每一點這樣的方式實現的。反沖洗時只是吸嘴與細濾網之間很小的局域壓力發生變化，而收集器與液壓缸的動作也不影響正常的供水。同時，在進行反沖洗時所消耗的水量很少，以流量為300m3/h．的過濾器為例：其反沖洗流量為35—40m3/h，反沖洗時間為7—15秒，反沖洗水量為80—160L。

工作原理

水由進水口進入過濾器，首先經過粗濾芯組件濾掉較大顆粒的雜質，然后到達細濾網，通過細濾網濾除細小顆粒的雜質后，清水由出水口排出。

在過濾過程中，細濾網的內層雜質逐漸堆積，它的內外兩側就形成了一個壓差。當這個壓差達到預設值時，將開始自動清洗過程：排污閥打開，主管組件的水力馬達室和水力缸釋放壓力并將水排出；水力馬達室及吸污管內的壓力大幅下降，由于負壓作用，通過吸嘴吸取細濾網內壁的污物，由水力馬達流入水力馬達室，由排污閥排出，形成一個吸污過程。當水流經水力馬達時，帶動吸污管進行旋轉，由水力缸活塞帶動吸污管作軸向運動，吸污器組件通過軸向運動與旋轉運動的結合將整個濾網內表面完全清洗干凈。整個清洗過程將持續數十秒。排污閥在清洗結束時關閉，增加的水壓會使水力缸活塞回到其初始位置，過濾器開始準備下一個沖洗周期。在清洗過程中，過濾機正常的過濾工作不間斷。

反沖洗能自動進行的原理：前面說過，反沖洗是靠液壓閥打開和液壓缸活塞的動作來實現的，而這些都是通過反沖洗控制器來控制的。反沖洗控制器根據從過濾器進、出口傳過來的壓差值能準確控制液壓閥和液壓缸，而控制器的動力來自于管線自身的壓力。

自清洗過濾器特性：進行反沖洗時不間斷供水，整個反沖洗是以吸嘴凈濾網每一點這樣的方式實現的。反沖洗時只是吸嘴與細濾網之間很小的局域壓力發生變化，而收集器與液壓缸的動作也不影響正常的供水。同時，在進行反沖洗時所消耗的水量很少，以流量為300m3/h．的過濾器為例：其反沖洗流量為35—40m3/h，反沖洗時間為7—15秒，反沖洗水量為80—160L。

應用領域

1.鋼鐵：用于原料場、燒結球團廠水處理過濾，高爐、軋機、連鑄機等系統冷卻水過濾，高壓水除磷系統雜質過濾。

2.汽車：涂裝生產線，在汽車、拖拉機、摩托車、發動機制造水,處理系統都有廣泛應用。

3.發電廠：用于電廠鍋爐高純水制備的精度預處理部分，發電機冷卻水、密封用水的過濾，系13-4統用水量特大時可作為旁濾處理使用。

4.石油化工：在循環水場做旁濾處理，可單機或多機型并聯主處理，代替濾料過濾，減少濾料過濾負荷，可避免大量的沖洗耗水，節約成本。

5.農業園林及造紙廠：在有噴頭、噴嘴系統中，應減少由于雜質所造成的設備堵塞、磨損，因此需要選擇高精度、高自動化過濾產品機械、食品或其他：對系統進行自動、精度過濾，用來防止冷卻水系統堵塞。

6.礦山：過濾井下噴淋水，保證系統工作正常。

7.給水及污水處理：用于預處理系統中，提高系統運行效率。

8.廣泛應用于飲用水處理、建筑循環水處理、工業循環水處理、污水處理、采礦業水處理、高爾夫球場水處理、建筑、鋼鐵、石油、化工、電子、發電、紡織、造紙、食品、制糖、制藥、塑料、汽車行業等領域。

客戶案例
